Grabado y corte láser
El grabado y corte láser agrupa procesos que utilizan un haz concentrado para marcar, retirar o separar material siguiendo un diseño digital. En un mismo taller pueden convivir máquinas muy distintas: un láser de diodo para madera y cartón, un CO2 para acrílico y materiales orgánicos, o un láser de fibra para metales. Aunque todas se describan como «láser», su longitud de onda, potencia, óptica y forma de mover el haz determinan qué trabajos pueden realizar con eficacia.
Cortadoras láser por tecnología
Cortadoras láser por material
Cortadoras láser por nivel
Cortadoras láser por formato y características
Grabadoras láser por tecnología
Grabadoras láser por material
Grabadoras láser por nivel
Grabadoras láser por formato y características
Cortadoras de plasma
Plotters y máquinas de corte digital por material o uso
Plotters y máquinas de corte digital por nivel
Troqueladoras
Cortadoras manuales
Más recursos
Esta página sirve como mapa general. Si ya sabes que necesitas una cortadora láser concreta, conviene pasar a la tecnología o al material correspondiente. La elección correcta empieza por el material y el tipo de operación, no por la potencia anunciada.
Diferencia entre grabar, marcar y cortar
Grabar significa eliminar una pequeña cantidad de material para crear una depresión visible o una variación de textura. Marcar puede consistir en modificar el color o la superficie con muy poca retirada de material. Cortar exige atravesar completamente la pieza. Un equipo que produce un buen marcado no tiene por qué ser una buena máquina de corte.
La energía que necesita cada proceso depende del material, el espesor, el enfoque y la velocidad. Por eso no existe una equivalencia simple del tipo «más vatios = mejor para todo».

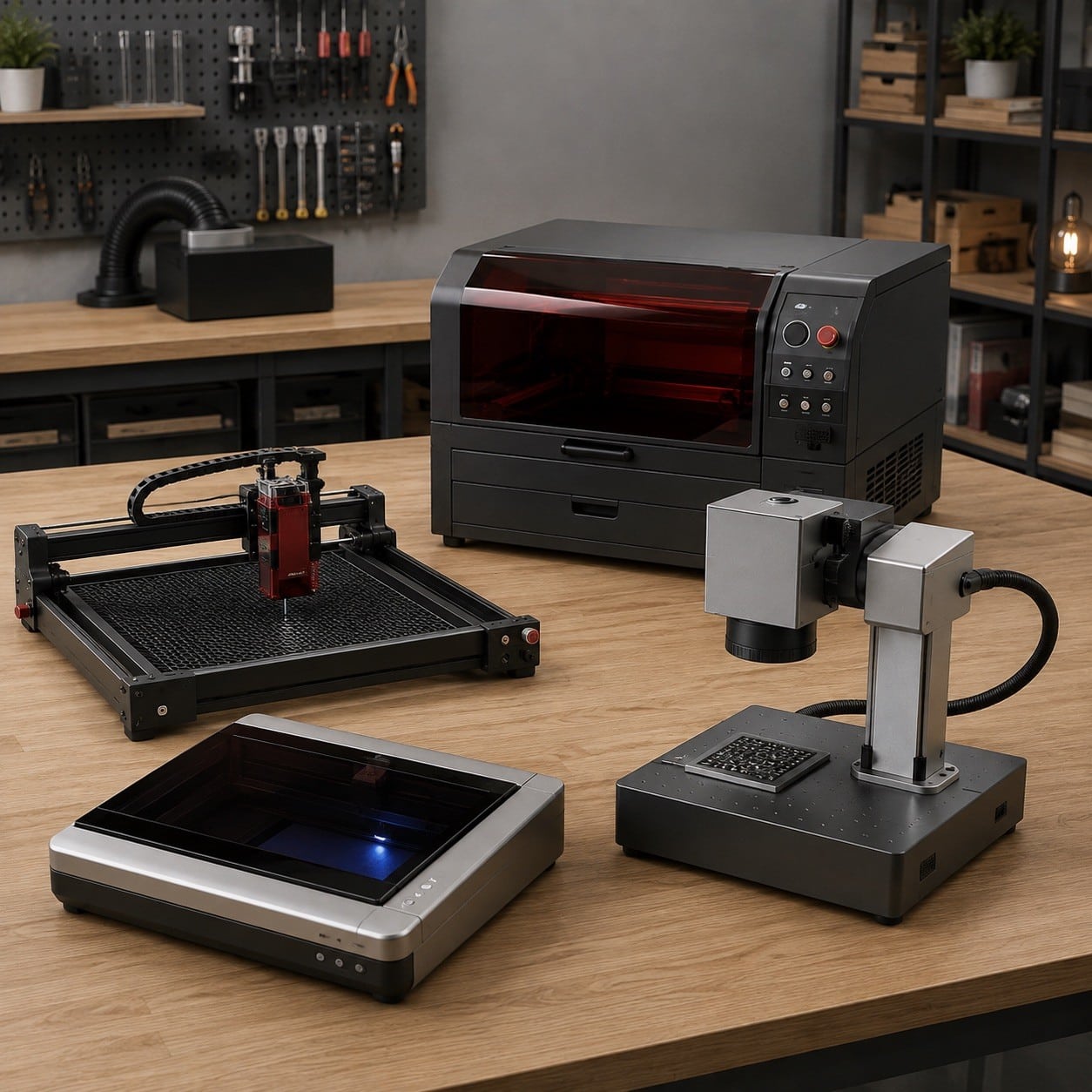

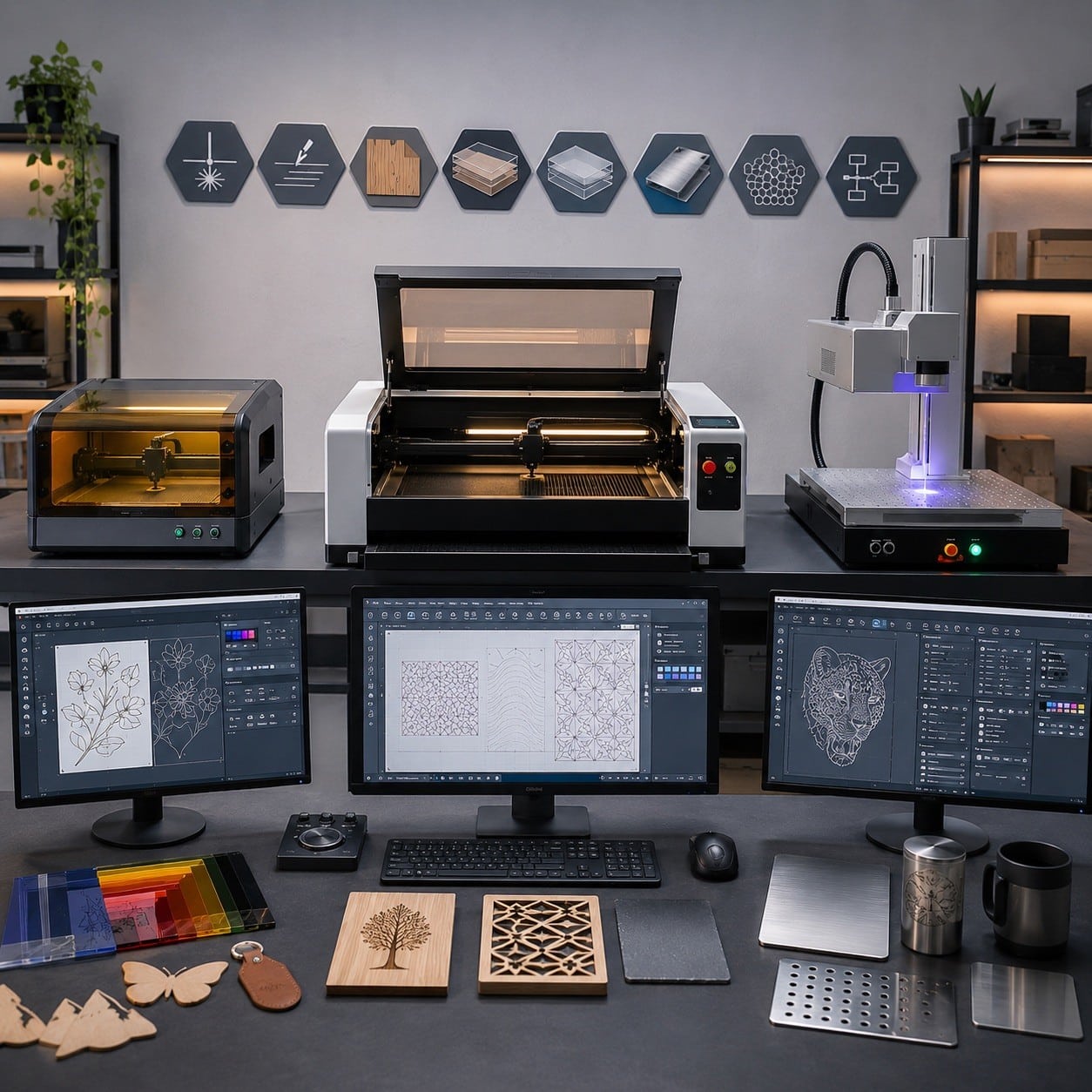

Las tres familias más habituales
| Tecnología | Usos habituales | Punto fuerte | Limitación típica |
|---|---|---|---|
| Diodo | Madera, cartón, cuero, algunos plásticos oscuros | Formato compacto y acceso económico | Limitaciones con transparentes y corte de metal |
| CO2 | Madera, acrílico, cuero, papel, tejidos y muchos materiales orgánicos | Gran versatilidad en no metales y excelente trabajo sobre acrílico | Óptica, refrigeración y extracción más exigentes |
| Fibra | Marcado y procesado de metales y ciertos plásticos | Absorción adecuada en metales y alta velocidad de marcado | No sustituye a un CO2 para madera o acrílico |
Qué tecnología elegir según el material
Para madera, contrachapado, cartón, cuero y muchos tejidos, tanto el diodo como el CO2 pueden ser útiles, aunque el CO2 suele ofrecer mayor capacidad de corte y productividad cuando aumenta el espesor. Para acrílico transparente, el CO2 es la referencia porque su radiación infrarroja es absorbida por el material, mientras que el haz visible de los diodos azules atraviesa en gran medida el acrílico transparente.
En metal la pregunta debe formularse con más precisión. Un láser de fibra galvo es excelente para marcar y grabar muchas superficies metálicas. El corte de chapa metálica, en cambio, pertenece a una categoría de equipos de fibra de mayor potencia y arquitectura diferente. Un pequeño marcador de sobremesa y una cortadora industrial de chapa pueden compartir el término «fibra», pero no son intercambiables.
El espesor cambia completamente la elección
Decir que un láser «corta madera» aporta poca información si no se especifica espesor, especie, adhesivo del tablero y calidad de borde esperada. Cortar una chapa fina de contrachapado y producir piezas repetitivas en tablero grueso son necesidades diferentes. Lo mismo ocurre con acrílico, cuero y tejidos.
Cuando el espesor aumenta, el proceso requiere más energía o menor velocidad, puede necesitar varias pasadas y se vuelve más sensible al enfoque y a la asistencia de aire. Para producción repetitiva suele ser preferible elegir margen de capacidad en lugar de trabajar siempre al límite.

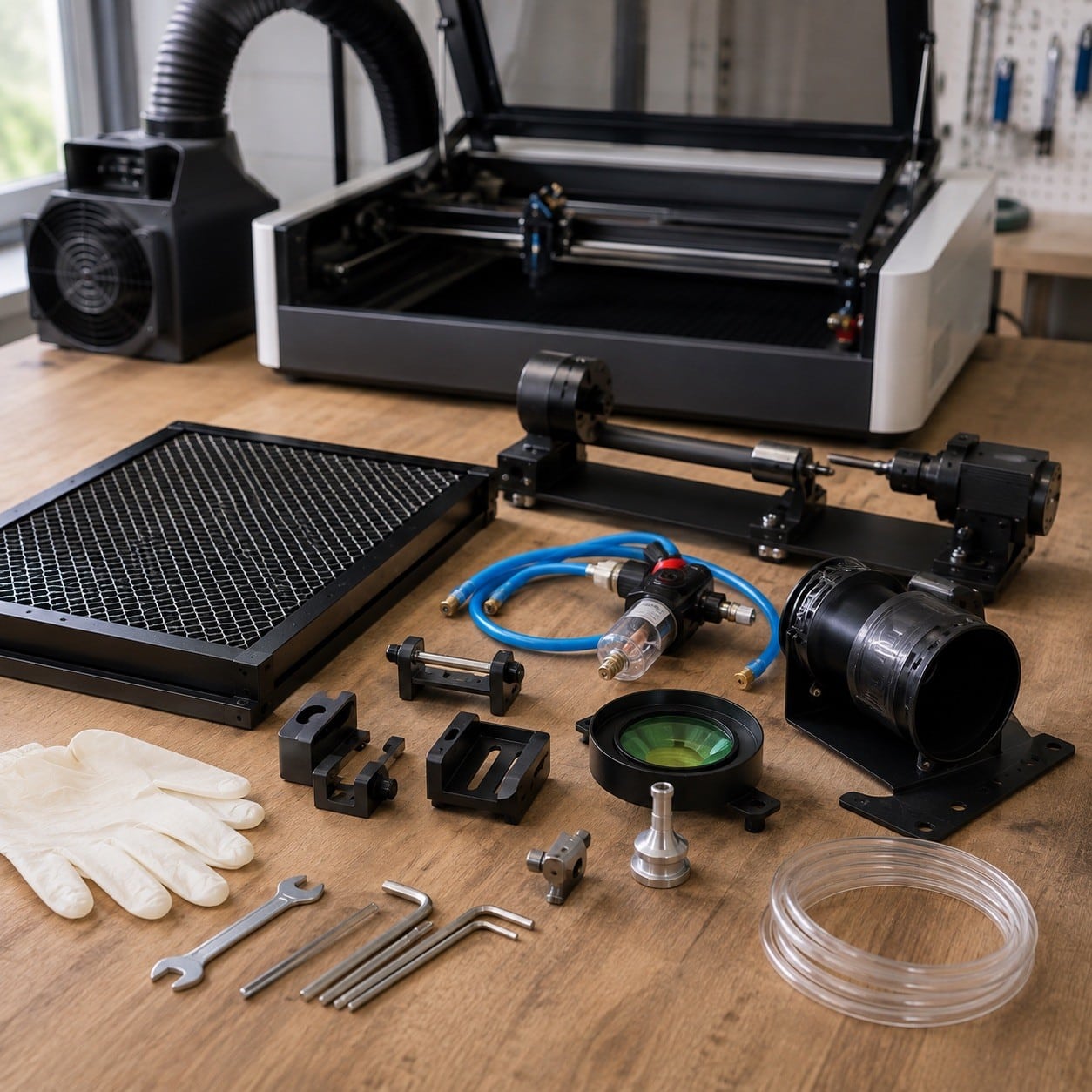

La importancia del enfoque, el spot y la asistencia de aire
La potencia óptica no explica por sí sola la densidad de energía sobre el material. El tamaño del punto focal influye en la precisión y en la anchura del corte. Un haz bien enfocado concentra energía en una zona menor y permite detalles más finos.
La asistencia de aire expulsa humo y partículas de la zona de corte, reduce depósitos sobre la óptica y puede mejorar el borde en numerosos materiales. En corte de madera y contrachapado resulta especialmente útil. No sustituye a la extracción: el aire mueve los residuos cerca del corte; la extracción debe retirarlos de la máquina y conducirlos a un sistema adecuado.
Extracción y seguridad: parte del equipo, no un accesorio
Un láser puede provocar incendio, lesiones o exposición a humos peligrosos si se utiliza sin medidas adecuadas. Para uso habitual es preferible una máquina cerrada o un cerramiento diseñado para la longitud de onda del equipo, con enclavamientos cuando sea posible y extracción eficaz. Nunca debe confiarse únicamente en unas gafas para compensar una máquina abierta o una configuración insegura.
El material también debe identificarse antes de procesarlo. Algunos plásticos y compuestos liberan gases corrosivos o tóxicos al calentarse. Si la composición es desconocida, no debería entrar en la máquina. El PVC y otros materiales clorados son un ejemplo clásico de materiales que deben evitarse en este contexto.
Movimiento: pórtico frente a galvo
En muchas cortadoras de diodo y CO2, el cabezal se desplaza sobre ejes X e Y. Este sistema de pórtico permite cubrir áreas grandes y es apropiado para cortar piezas. Los marcadores galvo desvían el haz mediante espejos muy rápidos, lo que permite marcar a gran velocidad dentro de un área de trabajo menor. Por eso son habituales en fibra para logos, códigos, texto y gráficos sobre metal.

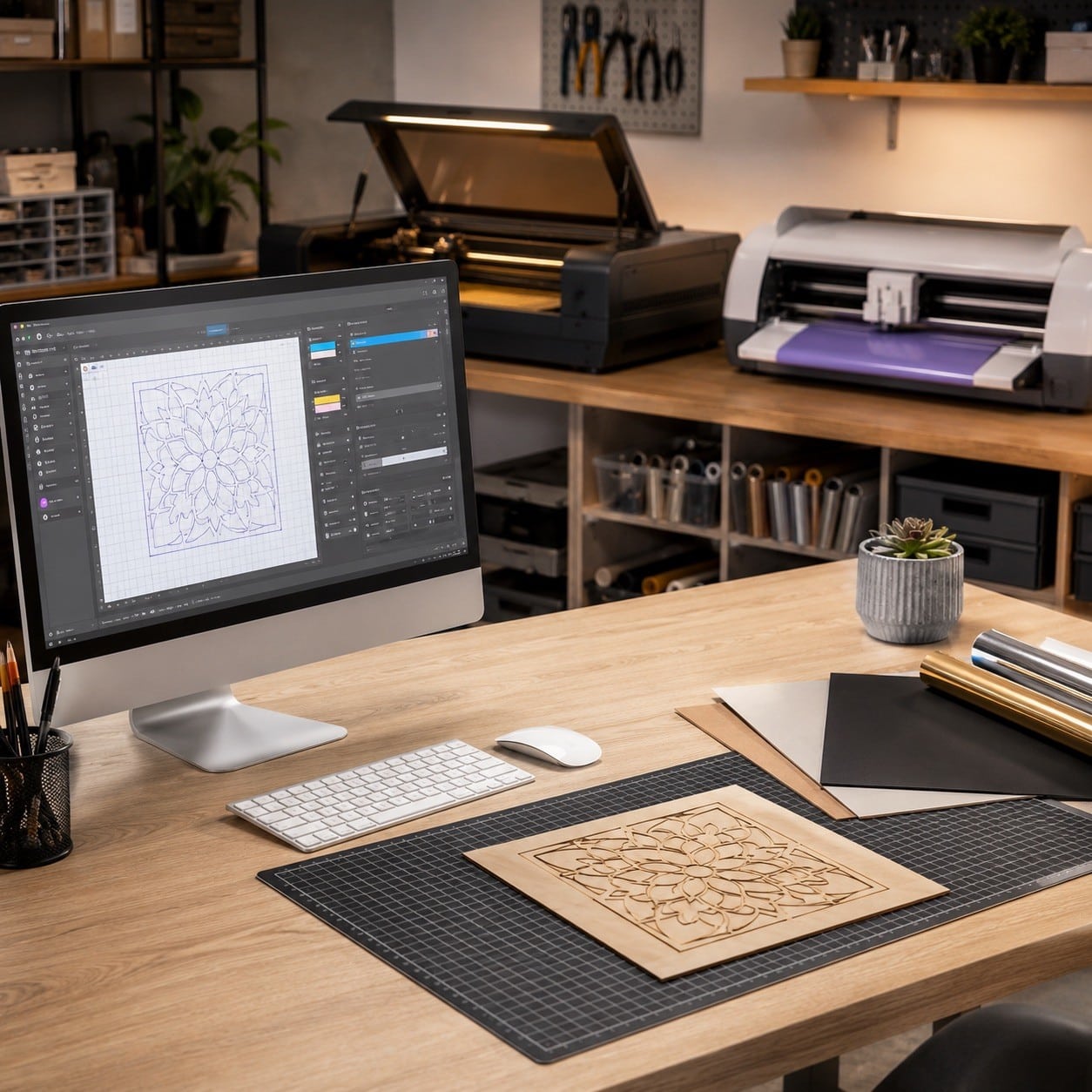

Software y flujo de trabajo
El proceso suele comenzar con un archivo vectorial para líneas de corte y, cuando se necesita grabado de imagen, puede incluir mapas de bits. La máquina interpreta velocidades, potencia, número de pasadas y orden de operaciones. Separar el trabajo por capas facilita asignar parámetros distintos a contornos, grabados y cortes.
Antes de producir una pieza final es recomendable realizar una matriz de pruebas sobre un retal del mismo lote de material. Las diferencias de densidad, adhesivo, humedad o pigmento pueden cambiar el resultado incluso cuando el nombre comercial es el mismo.
Qué máquina encaja con cada perfil
- Manualidades y personalización sobre madera: un diodo cerrado puede ser suficiente si los espesores son moderados.
- Rotulación, expositores y acrílico: el CO2 suele ser la opción más versátil.
- Marcado de herramientas y piezas metálicas: un sistema de fibra es más apropiado.
- Producción de chapa metálica: requiere una cortadora de fibra diseñada específicamente para corte, no un marcador compacto.
- Taller mixto: puede ser más eficiente combinar dos tecnologías que buscar una sola máquina capaz de hacerlo todo.
Cómo comparar equipos sin caer en especificaciones engañosas
Compara potencia óptica real, área útil, sistema de enfoque, cerramiento, extracción, asistencia de aire, compatibilidad de software y disponibilidad de consumibles. En CO2 también importan refrigeración, óptica y mantenimiento. En fibra, la fuente, la lente y el área de marcado condicionan el trabajo. La velocidad máxima del carro o del galvo solo es útil si puede mantenerse con calidad sobre el material real.
Conclusión
La clave del grabado y corte láser es hacer coincidir longitud de onda, arquitectura y potencia con el material. Diodo, CO2 y fibra no son escalones de una misma tecnología, sino herramientas con campos de aplicación distintos. Definir primero qué vas a cortar o grabar, en qué espesor y con qué ritmo de trabajo evita la mayoría de compras equivocadas.
