Plotters de corte: tipos, usos y cómo elegir
Un plotter de corte es una máquina digital que desplaza una cuchilla o herramienta siguiendo un diseño vectorial. Se utiliza para recortar vinilo adhesivo y textil, papel, cartulina y, según la máquina y la herramienta, otros materiales finos. Existen desde modelos compactos para manualidades hasta equipos de rollo para rotulación y sistemas planos profesionales con herramientas especializadas.
Por material o uso
Por nivel
La elección depende de algo más que el ancho. El tipo de material, la necesidad de cortar impresos por contorno, la longitud de los trabajos, el detalle de los diseños, la fuerza y las herramientas disponibles determinan qué familia de máquina tiene sentido.
Cómo funciona un plotter de corte
El software envía una trayectoria a la máquina. En los equipos de rollo, el material avanza mediante rodillos mientras el carro desplaza la cuchilla transversalmente. En una máquina plana, el material permanece sobre una superficie y el cabezal se mueve sobre ella.
La cuchilla no debe atravesar necesariamente todo el soporte. En vinilo adhesivo, por ejemplo, se realiza un medio corte: se corta la película superior sin seccionar completamente el liner. En cartulina o piezas que deben desprenderse, la profundidad y el soporte se gestionan de otra forma.
Plotter de rollo frente a máquina de corte con tapete

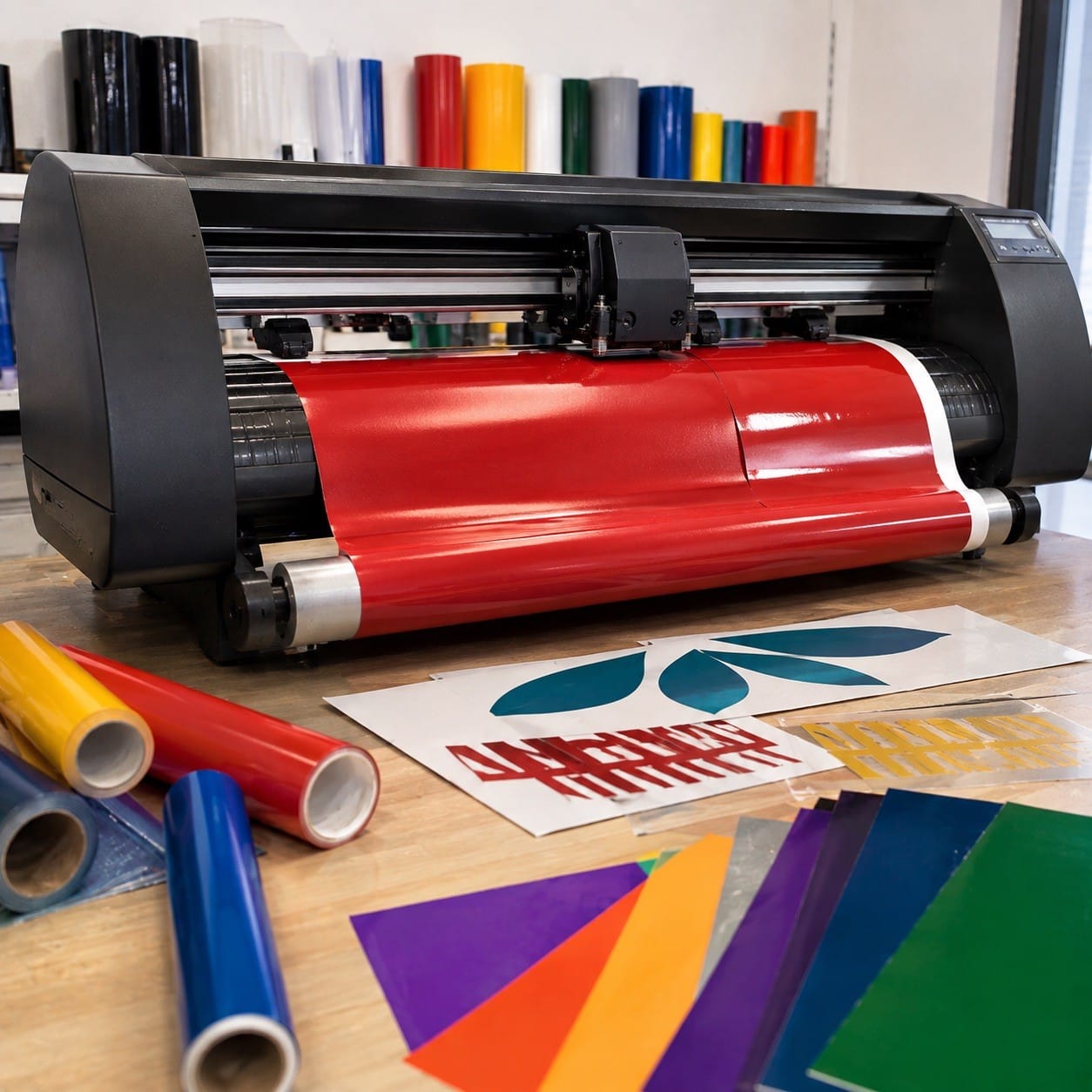

Los plotters de rollo son habituales en rotulación porque permiten manejar vinilo en longitudes elevadas. Para ello necesitan un buen arrastre: si el material se desvía durante un trabajo largo, el error puede acumularse y arruinar el final del diseño.

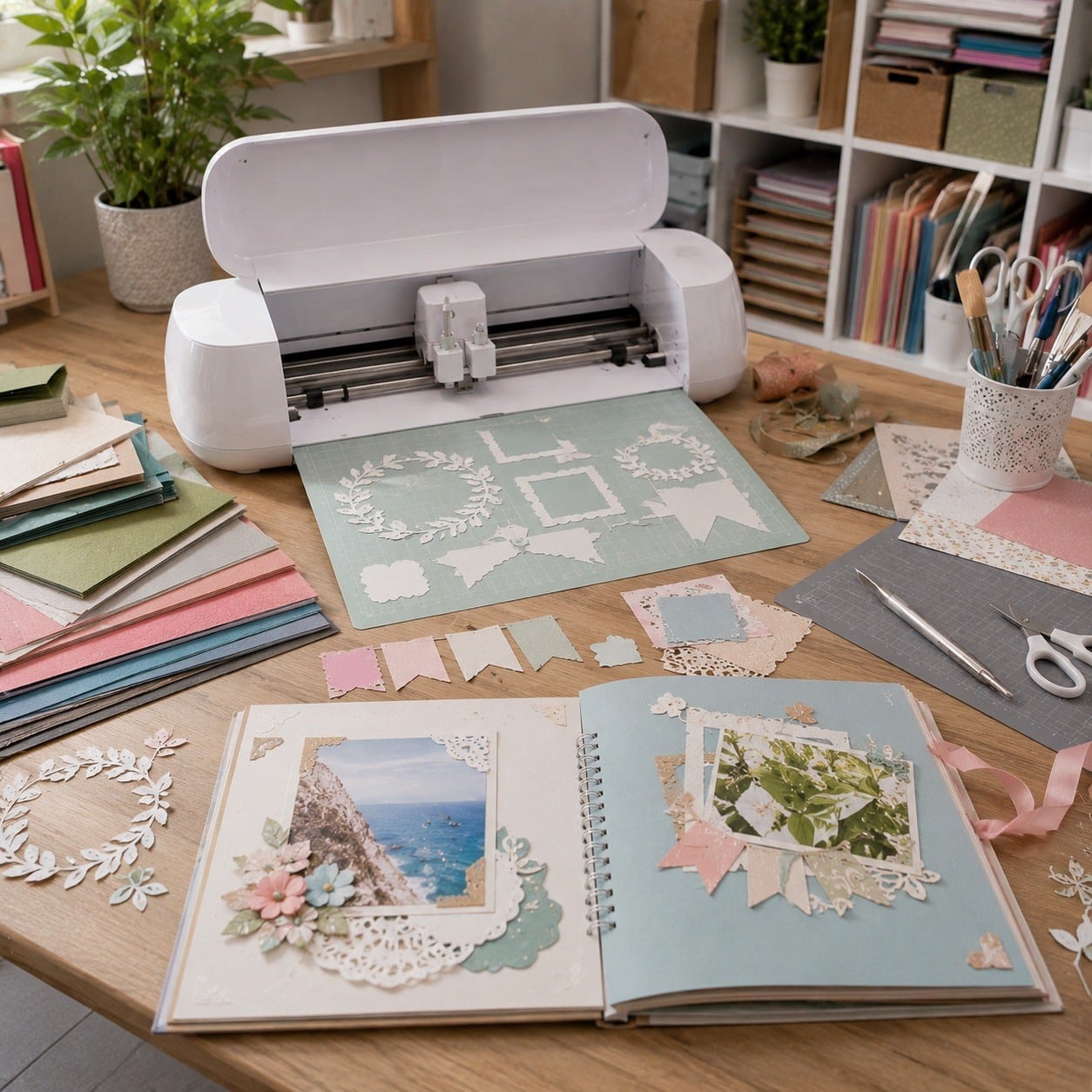

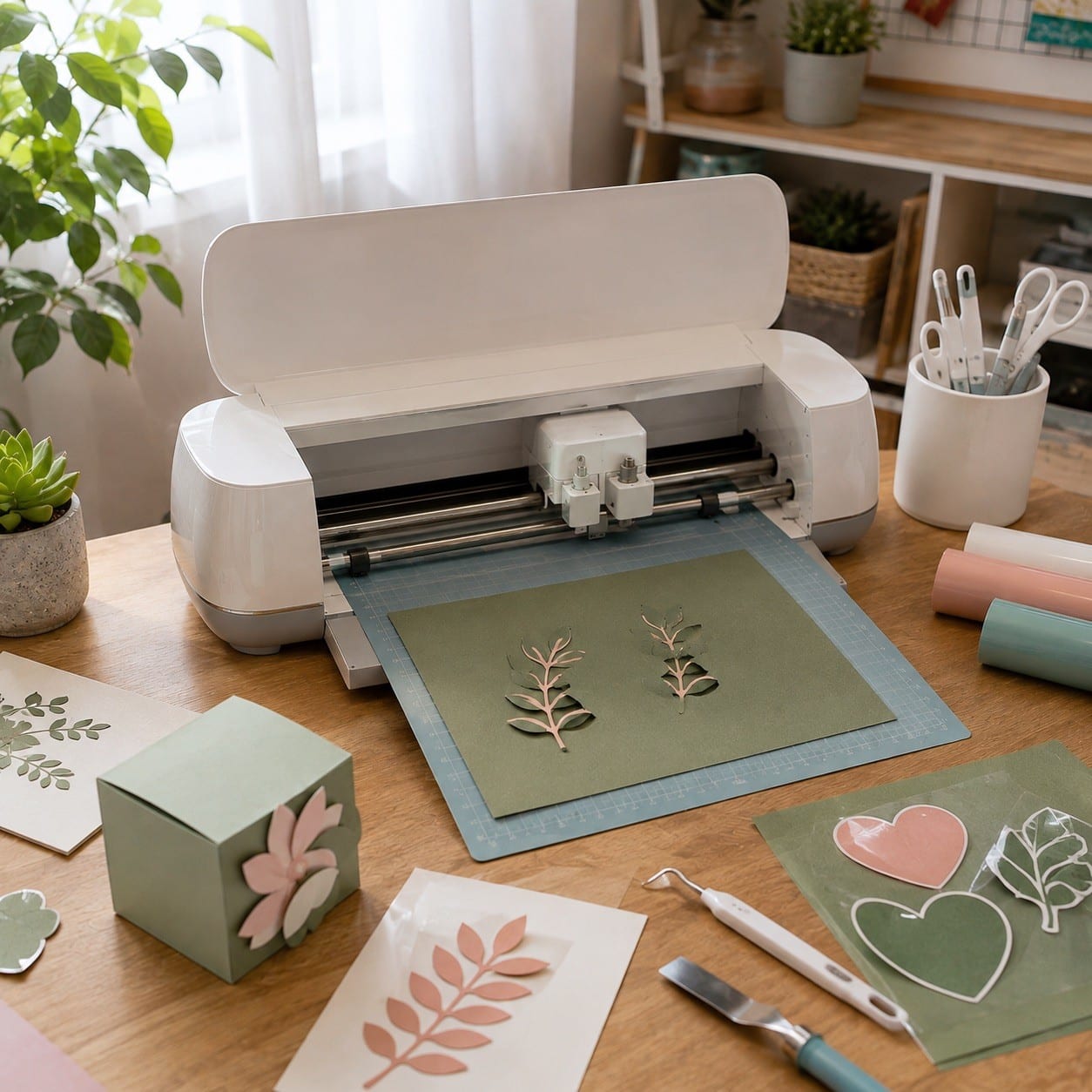

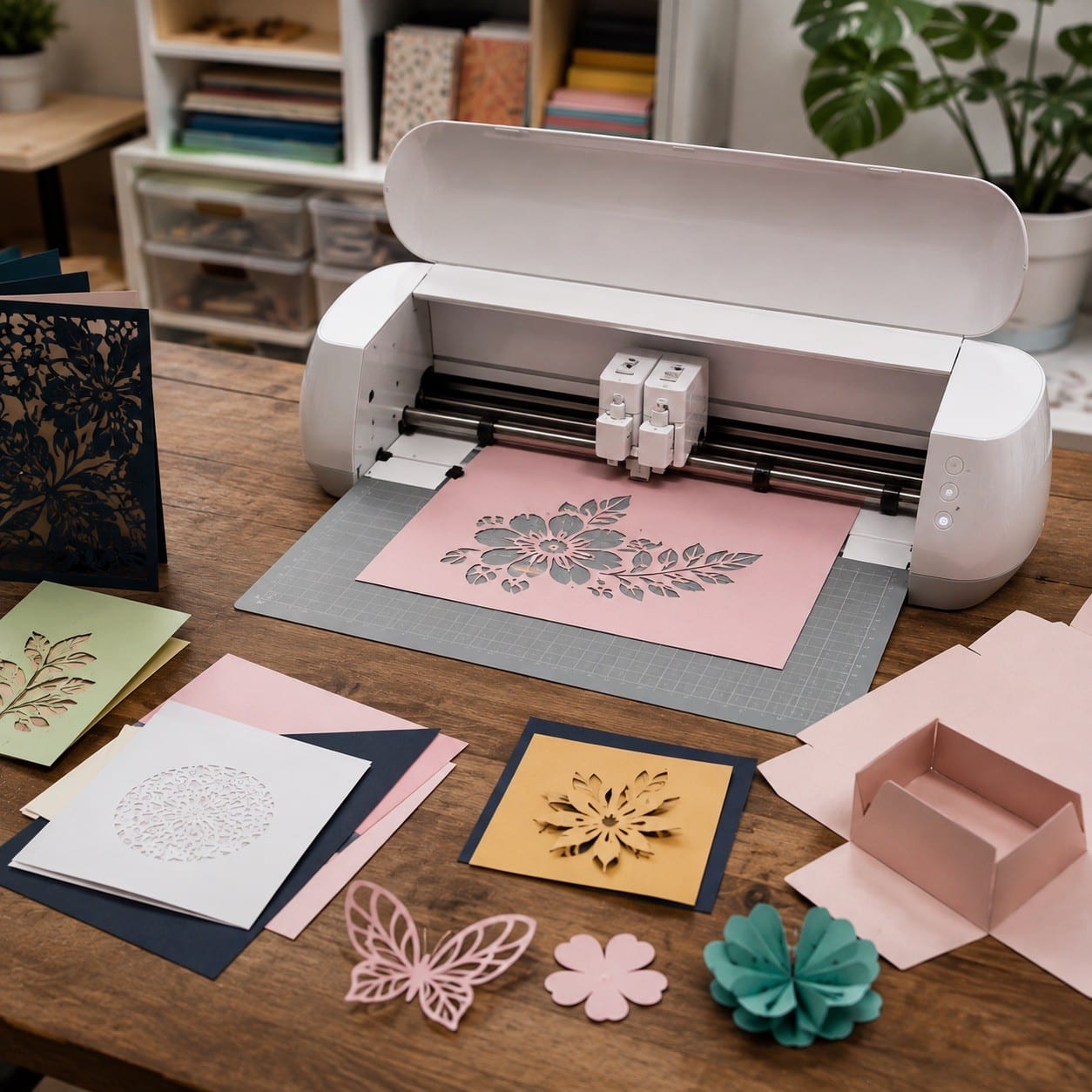

Las máquinas compactas con tapete sujetan hojas o retales sobre una superficie adhesiva. Este formato es cómodo para papel, cartulina y manualidades, y facilita cambiar de material con frecuencia. Algunas máquinas también admiten materiales sin tapete bajo condiciones concretas.
Cuchilla de arrastre y cuchilla tangencial
En una cuchilla de arrastre, la propia dirección del movimiento orienta el filo. Es una solución sencilla, rápida y muy utilizada para vinilo y materiales finos. En una cuchilla tangencial, un mecanismo controla activamente la orientación de la herramienta, lo que puede mejorar esquinas y trabajos exigentes en ciertos materiales.
No todos los usuarios necesitan tangencial. Para rotulación corriente, una buena máquina de arrastre puede ser muy productiva. En materiales gruesos, rígidos o diseños con esquinas difíciles, las ventajas de un sistema tangencial pueden justificar su mayor complejidad.
Materiales: la primera decisión
| Material | Necesidad típica | Qué conviene priorizar |
|---|---|---|
| Vinilo adhesivo | Medio corte y trabajos en rollo | Arrastre, ajuste de cuchilla y, si hay impresión, lectura de marcas. |
| Vinilo textil | Diseños para transferencia térmica | Precisión en detalles y flujo sencillo de pelado. |
| Papel y cartulina | Corte completo de hojas y formas | Tapete, presión controlada y herramientas adecuadas. |

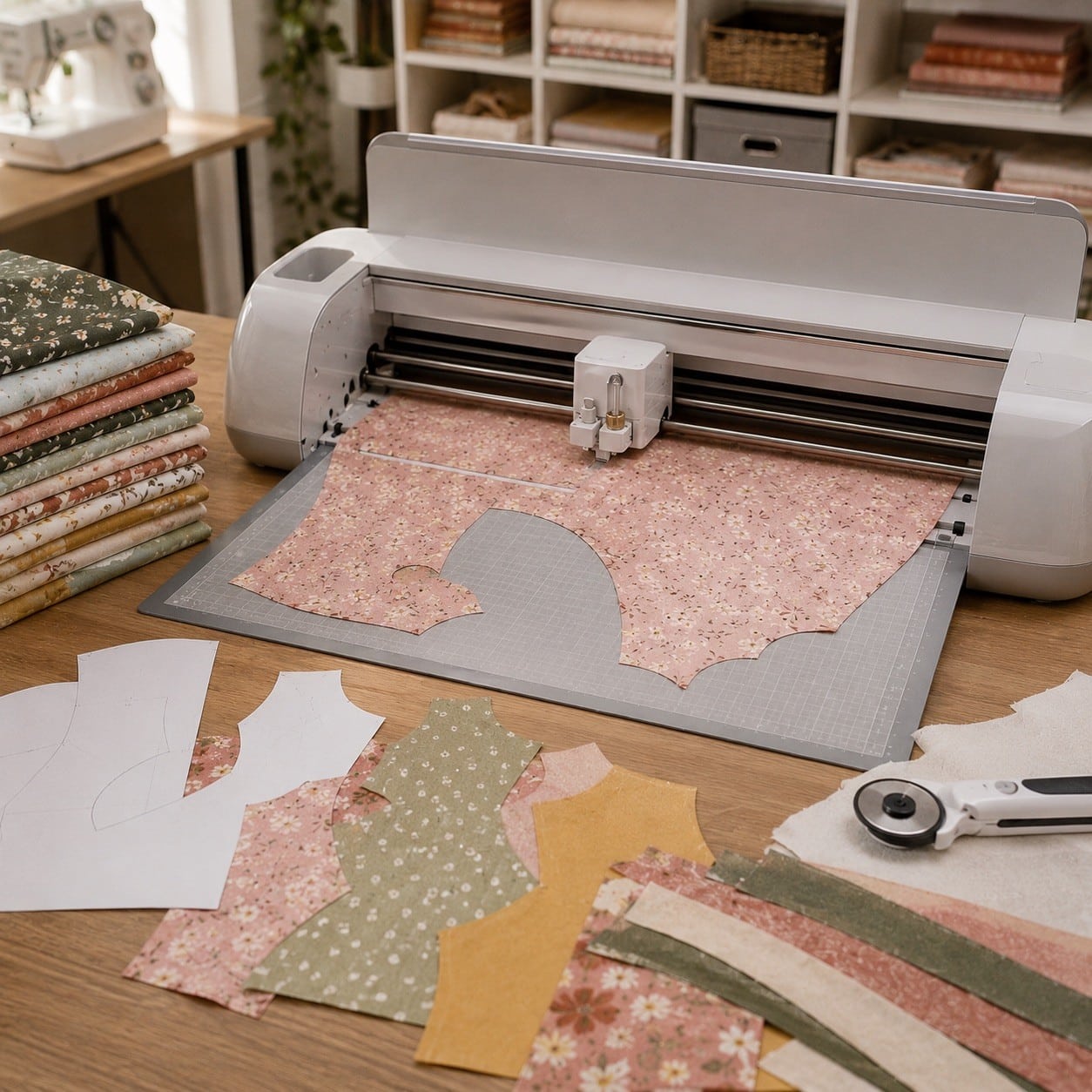

| Tela | Corte sin desplazar fibras | Herramienta rotativa o sistema específico y buena sujeción. |
Existen páginas específicas para estos materiales porque sus requisitos son diferentes. El hub de plotters sirve para decidir qué familia de máquina buscar antes de entrar en cada uso.
Fuerza de corte y profundidad
Una cifra alta de fuerza no garantiza automáticamente mejores resultados. En materiales finos, el objetivo es aplicar la presión mínima que genere un corte limpio sin dañar el soporte. La profundidad de la cuchilla también debe ajustarse: exponer demasiado filo puede deteriorar la base, aumentar desgaste y reducir precisión en curvas.
Para materiales más gruesos, además de fuerza importan el ángulo y tipo de cuchilla, número de pasadas, rigidez del material y capacidad mecánica de la máquina.
Velocidad y detalle
Una máquina rápida es útil en rótulos grandes y diseños sencillos, pero los trabajos pequeños y complejos pueden requerir velocidades más moderadas. La productividad real combina velocidad, aceleración, estabilidad de arrastre y tiempo de preparación.
En un negocio de rotulación, perder menos material en trabajos largos puede importar más que una velocidad máxima elevada. En manualidades, puede ser más importante cambiar rápidamente entre herramientas y materiales.

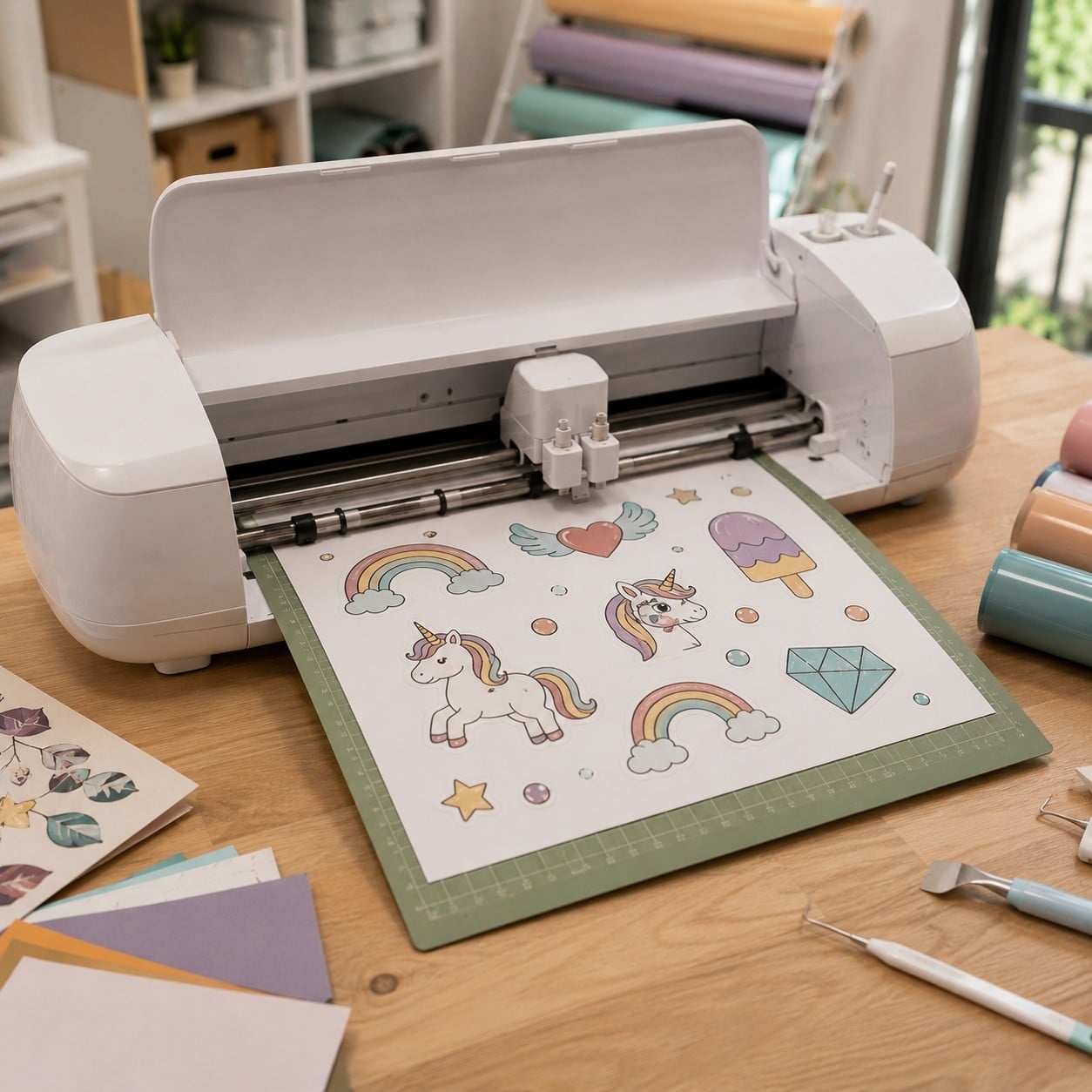

Corte de contorno sobre material impreso
Cuando se imprimen pegatinas o gráficos y luego se recortan, el plotter debe localizar la impresión. Los sistemas de registro óptico leen marcas impresas para alinear la trayectoria con la imagen.
La calidad del registro depende de la máquina, las marcas, el soporte, la iluminación y la estabilidad del material. Para quien produce pegatinas o etiquetas impresas de forma habitual, esta función debe considerarse esencial y no como un extra secundario.
Software y formatos de archivo
El flujo más común parte de un diseño vectorial. El software prepara líneas de corte, tamaño, orientación y parámetros del material. En entornos profesionales interesa comprobar compatibilidad con las herramientas de diseño ya utilizadas, facilidad para gestionar trabajos largos y capacidad de corte de contorno.
Una máquina técnicamente capaz puede generar fricción si obliga a rehacer archivos o trabajar con un software que no encaja en el proceso existente.
Qué ancho elegir

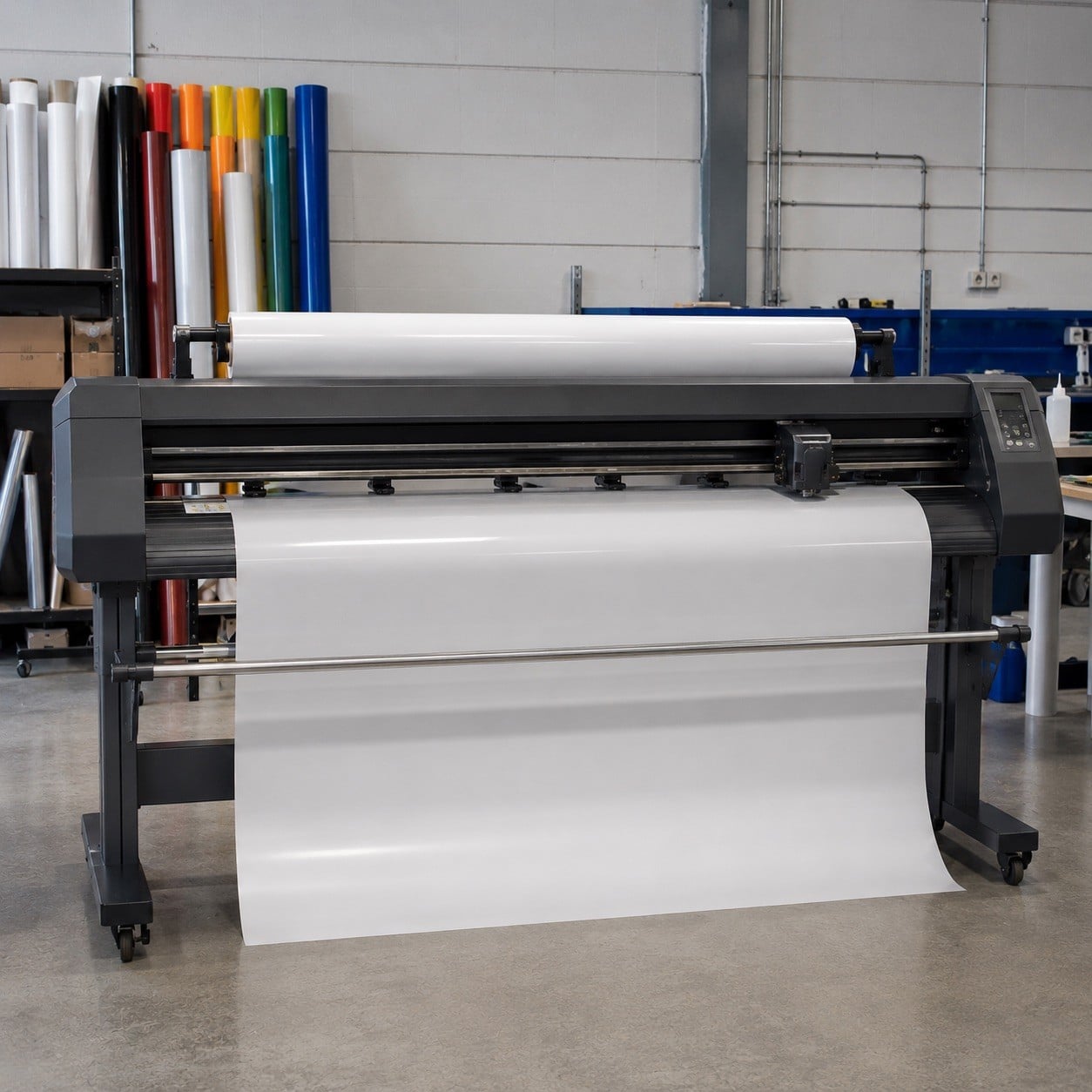

El ancho debe relacionarse con los materiales que se compran y el producto final. Para tarjetas, etiquetas y manualidades bastan formatos compactos. Para escaparates, rotulación de vehículos y señalética, los rollos anchos reducen uniones y permiten gráficos de mayor tamaño.
Hay que distinguir entre ancho de material admitido y ancho máximo de corte. No siempre coinciden.
Consumibles y mantenimiento
Las cuchillas pierden filo y los tapetes pierden adherencia. Los rodillos pueden acumular suciedad y el portacuchillas necesita estar en buen estado. En equipos de rollo, mantener limpia la zona de arrastre ayuda a conservar la trayectoria.
El mantenimiento suele ser sencillo, pero ignorarlo provoca síntomas que se confunden con falta de potencia: esquinas levantadas, cortes incompletos, desvíos o necesidad de aplicar más presión de la necesaria.
Cómo elegir según el perfil

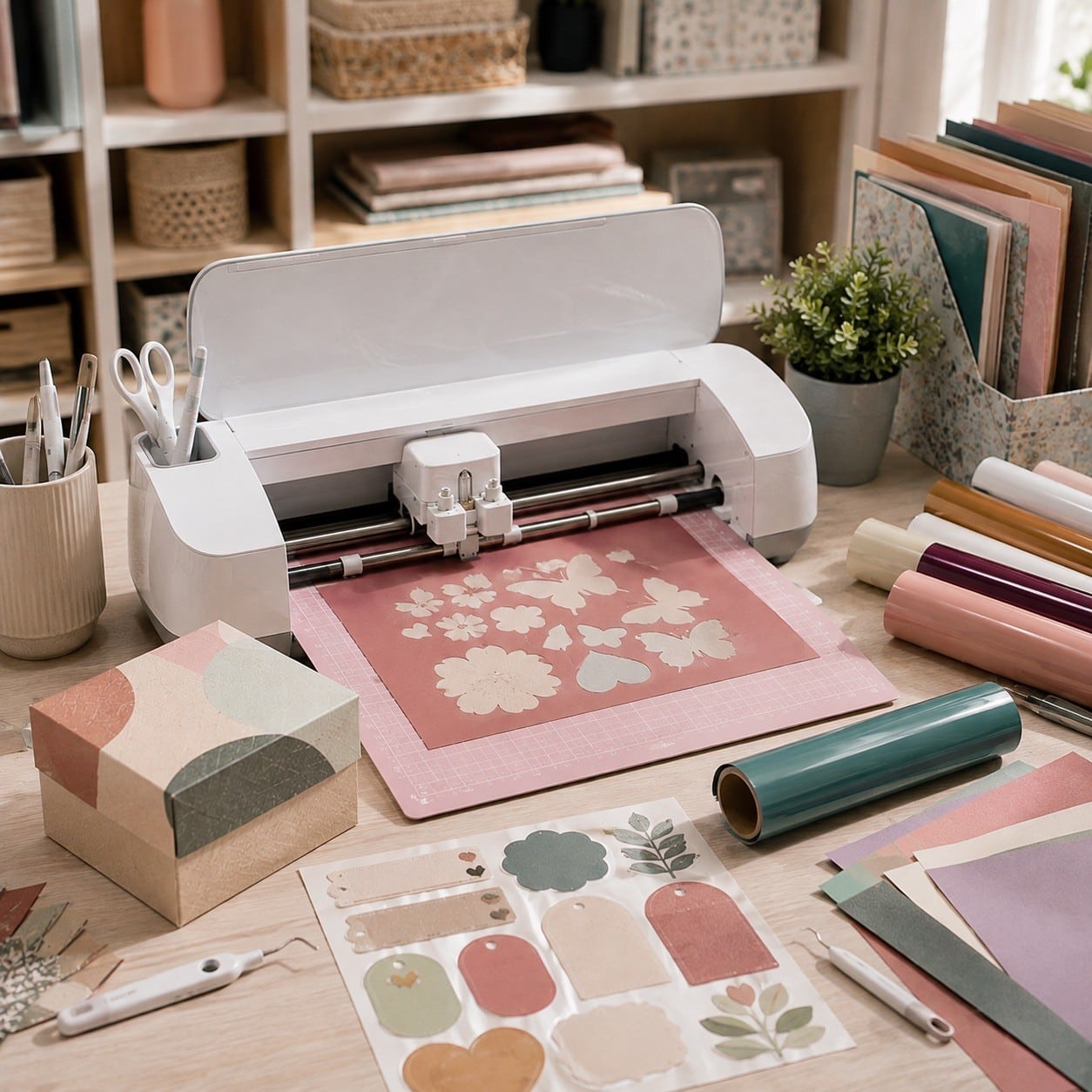

- Manualidades: facilidad de uso, tapetes, variedad de herramientas y compatibilidad con papel y cartulina.
- Vinilo doméstico o pequeño negocio: buen corte de detalle, materiales en rollo y software manejable.

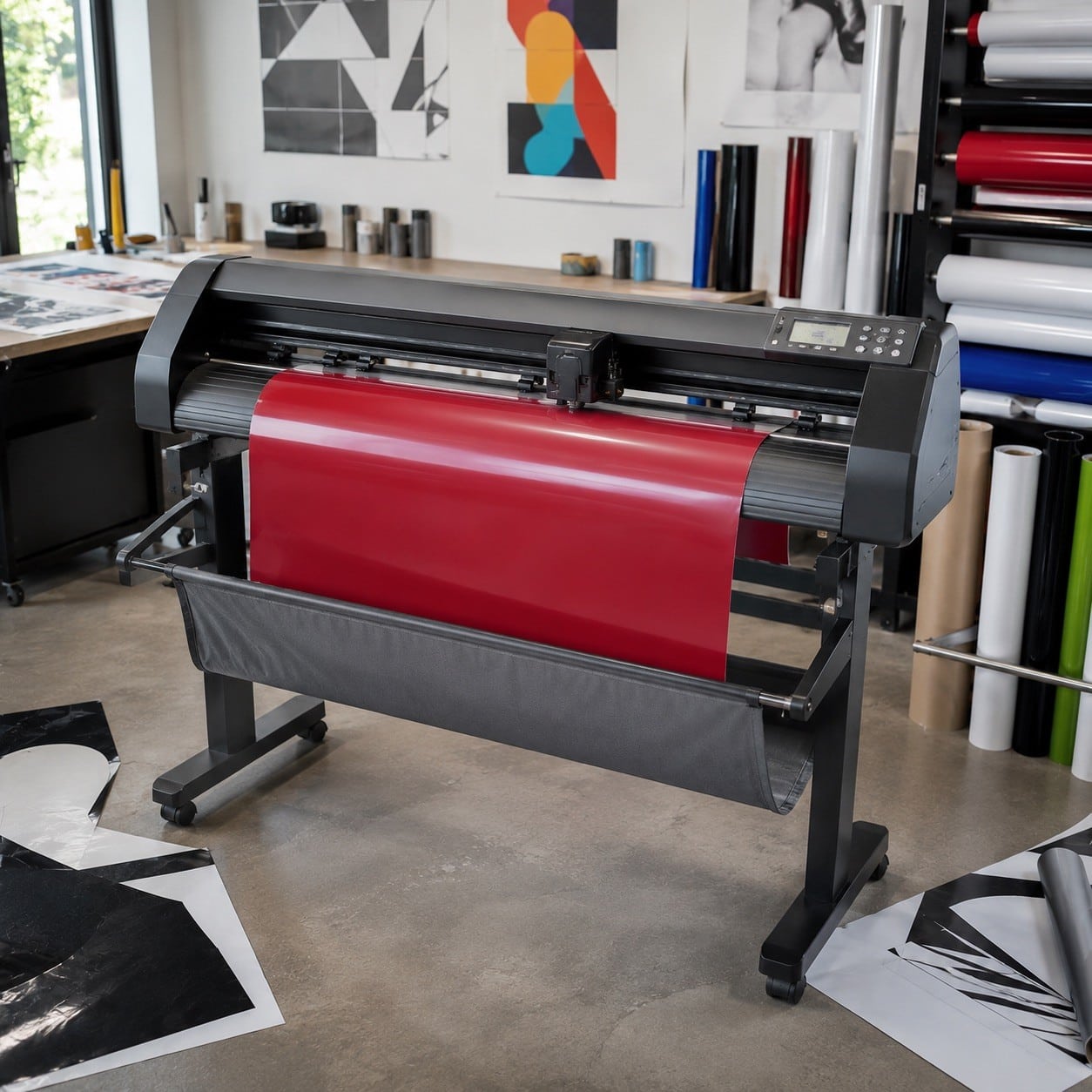

- Rotulación profesional: seguimiento de rollo, registro óptico, anchura y productividad.
- Textil: compatibilidad con vinilo de transferencia o, si se corta tejido, herramienta y sujeción específicas.
- Producción especializada: valorar flatbed, cuchilla tangencial y herramientas adicionales.
Preguntas frecuentes
¿Un plotter de corte imprime?
Normalmente no. El plotter corta. Para gráficos impresos se utiliza una impresora y después el sistema de registro del plotter para recortar el contorno, salvo equipos híbridos que integran otras funciones.
¿Puede cortar cartón grueso?
Depende de la máquina, la herramienta y el material exacto. Los plotters de vinilo convencionales están orientados a materiales finos. Para cartón grueso pueden ser necesarios equipos planos o herramientas específicas.
¿Hace falta un ordenador?
El flujo depende del modelo. Muchas máquinas se controlan desde software en ordenador o dispositivo móvil. En un entorno profesional conviene verificar qué funciones están disponibles sin conexión y cómo se gestionan los archivos.
