La boquilla es una de las piezas que más condiciona el resultado de una impresora 3D de filamento. Su diámetro determina el equilibrio entre detalle, velocidad y resistencia; su material limita los filamentos que puede procesar; y su estado influye directamente en la regularidad de la extrusión. Cambiarla no convierte por sí solo una máquina básica en una impresora profesional, pero elegirla bien permite adaptar la impresión a cada trabajo y evitar muchos problemas que suelen atribuirse erróneamente al filamento o al laminador.
La elección correcta depende de cuatro factores: el diámetro de salida, el material de la boquilla, el tipo de filamento y la geometría de la pieza. Para impresiones generales, una boquilla de 0,4 mm suele ofrecer el punto de partida más versátil. Sin embargo, las piezas pequeñas, los prototipos grandes, los materiales cargados con fibras o los objetos que deben fabricarse con rapidez pueden requerir soluciones diferentes.
Qué función cumple la boquilla
La boquilla se encuentra en el extremo caliente del extrusor. El filamento entra sólido, se ablanda dentro del hotend y sale por el orificio de la boquilla formando un cordón de material. Aunque es una pieza pequeña, interviene en varios aspectos esenciales:
- Anchura de línea: condiciona el grosor de cada trazo depositado.
- Altura de capa posible: una boquilla mayor admite capas más gruesas, mientras que una pequeña permite trabajar con más detalle vertical.
- Caudal máximo: el hotend debe fundir suficiente material para alimentar el diámetro elegido.
- Compatibilidad con filamentos: algunos compuestos desgastan rápidamente los metales blandos.
- Calidad superficial: una boquilla dañada, deformada o parcialmente obstruida produce líneas irregulares.
La boquilla no trabaja de forma aislada. Para aprovecharla es necesario ajustar el perfil de laminado, especialmente la altura de capa, la anchura de línea, la velocidad, la temperatura y, en diámetros grandes, el límite de caudal volumétrico.

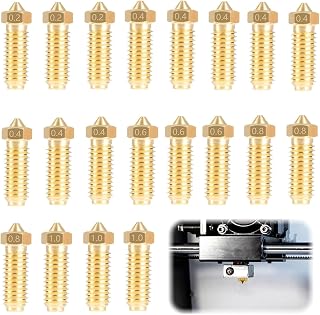

Diámetros de boquilla más habituales
| Diámetro | Uso habitual | Ventaja principal | Limitación principal |
|---|---|---|---|
| 0,2 mm | Miniaturas, texto pequeño y detalles finos | Mayor definición en XY | Impresiones lentas y mayor riesgo de atasco |
| 0,3 mm | Piezas detalladas con algo más de productividad | Compromiso entre detalle y tiempo | Menor disponibilidad de perfiles preparados |
| 0,4 mm | Uso general | Equilibrio y facilidad de ajuste | No destaca en los extremos de detalle o velocidad |
| 0,6 mm | Piezas funcionales, materiales cargados y prototipos | Más caudal y líneas resistentes | Reduce la definición de elementos pequeños |
| 0,8 mm o más | Piezas grandes, jarrones, mobiliario y prototipado rápido | Gran reducción del tiempo de impresión | Exige mucho caudal y sacrifica detalle |
Boquillas de 0,2 y 0,3 mm
Son apropiadas cuando el detalle lateral es prioritario: letras pequeñas, relieves, miniaturas o mecanismos con rasgos muy finos. No deben confundirse con una solución universal para obtener mejor calidad. Al reducir el orificio aumenta la resistencia al paso del material, se necesitan velocidades moderadas y cualquier partícula o impureza tiene más facilidad para provocar una obstrucción. Tampoco son la mejor elección para filamentos con fibras o partículas decorativas.
Boquilla de 0,4 mm
Es la medida más extendida porque funciona bien con la mayoría de piezas y perfiles. Permite alturas de capa bajas para acabados cuidados y capas medias para producción diaria. También facilita encontrar valores de partida fiables en los laminadores. Para quien no tiene una necesidad concreta, sigue siendo la opción más sensata.
Boquillas de 0,6 y 0,8 mm
Una boquilla de 0,6 mm puede reducir de forma notable los tiempos sin transformar por completo el aspecto de la pieza. Resulta especialmente útil en soportes, carcasas, utillajes y componentes funcionales, donde una línea más ancha puede mejorar la unión entre perímetros. Las medidas de 0,8 mm o superiores están orientadas a objetos grandes y geometrías simples. Antes de usarlas conviene comprobar que el hotend puede fundir el caudal solicitado; de lo contrario aparecerá subextrusión aunque el extrusor empuje correctamente.
Materiales de boquilla
Latón
El latón transmite bien el calor, es económico y funciona con filamentos no abrasivos como PLA, PETG, ABS, ASA o TPU convencional. Su principal debilidad es el desgaste. Los filamentos con fibra de carbono, fibra de vidrio, partículas metálicas, minerales o aditivos luminiscentes pueden agrandar el orificio y alterar la extrusión en poco tiempo. Para uso general sin cargas abrasivas, continúa siendo una excelente elección.
Acero endurecido
Está pensado para filamentos abrasivos. Dura mucho más que el latón, pero suele conducir peor el calor. Al instalarlo puede ser necesario aumentar ligeramente la temperatura o reducir el caudal para mantener una fusión estable. Es una opción práctica para quien alterna materiales convencionales y compuestos, siempre que acepte ese pequeño ajuste de perfil.
Acero inoxidable
Se utiliza cuando interesa una superficie resistente a la corrosión o reducir determinadas contaminaciones del material. No debe suponerse que todo acero inoxidable ofrece la misma resistencia al desgaste que un acero endurecido. Para filamentos abrasivos hay que comprobar expresamente la especificación del fabricante.
Boquillas con recubrimiento o punta técnica
Existen boquillas niqueladas, con recubrimientos antiadherentes o con insertos de materiales muy resistentes al desgaste. Pueden combinar buena transferencia térmica con larga duración, aunque su coste es superior. Tienen sentido cuando se imprimen compuestos de forma frecuente y se busca estabilidad a largo plazo, no como compra imprescindible para una impresora que solo utiliza PLA o PETG.
Qué boquilla elegir según el filamento
| Filamento | Boquilla recomendada | Observación |
|---|---|---|
| PLA, PETG, ABS o ASA sin cargas | Latón de 0,4 mm | La opción más sencilla para uso general |
| TPU flexible | 0,4 o 0,6 mm | El sistema de extrusión influye más que el material de la boquilla |
| Fibra de carbono o vidrio | Acero endurecido o material resistente al desgaste | Conviene evitar orificios demasiado pequeños |
| Madera, metal, piedra o partículas decorativas | Resistente al desgaste, normalmente 0,6 mm o más | Un orificio mayor reduce el riesgo de obstrucción |
| Filamento luminiscente | Acero endurecido | Sus partículas suelen ser abrasivas |
Estas recomendaciones son puntos de partida. La composición exacta cambia entre fabricantes, por lo que deben prevalecer las indicaciones del filamento y de la boquilla.
Cómo ajustar el laminador al cambiar de diámetro
Montar una boquilla distinta sin modificar el perfil suele provocar resultados pobres. El laminador debe conocer el nuevo diámetro para calcular correctamente las trayectorias y el volumen extruido. Después conviene revisar:
- Altura de capa: debe mantenerse dentro de un rango razonable para el diámetro instalado. Las capas extremadamente altas o bajas dificultan un flujo estable.
- Anchura de línea: suele situarse cerca del diámetro de la boquilla, aunque puede ser algo mayor en perímetros internos y relleno.
- Velocidad: una boquilla grande no siempre puede moverse más rápido; su ventaja procede a menudo de depositar líneas más anchas y capas más gruesas.
- Caudal volumétrico: limita la cantidad de plástico que el hotend puede fundir por segundo.
- Temperatura: puede necesitar un pequeño ajuste al cambiar de material de boquilla o aumentar el flujo.
- Retracción y presión: si aparecen hilos, esquinas abultadas o cambios de caudal, conviene recalibrar estos parámetros.
Cuándo cambiar una boquilla
Una boquilla no debe sustituirse solo por el número de horas acumuladas. El desgaste depende del material procesado y de posibles golpes contra la cama. Las señales más claras son un orificio visiblemente deformado, una punta dañada, pérdida persistente de calidad, líneas con anchura irregular o necesidad de aumentar el caudal sin otra causa aparente.
Antes de desecharla hay que descartar una obstrucción parcial, humedad en el filamento, engranajes del extrusor sucios o una calibración incorrecta. Una limpieza mediante tirón en frío, cuando el sistema y el material lo permiten, puede recuperar una boquilla con residuos internos. Si el orificio se ha ensanchado por abrasión, la limpieza no resolverá el problema.
Cómo cambiarla con seguridad
- Consulta el procedimiento específico del hotend. No todos se desmontan igual.
- Descarga o retira el filamento.
- Calienta el hotend a una temperatura adecuada para aflojar residuos de plástico.
- Sujeta el bloque calefactor con una herramienta apropiada sin dañar cables ni cartucho calefactor.
- Afloja la boquilla con cuidado y evita aplicar fuerza sobre la garganta térmica.
- Instala la nueva siguiendo el par y el método indicados por el fabricante.
- Realiza el apriete final en caliente cuando el diseño del hotend lo requiera.
- Comprueba que no haya fugas de plástico entre la boquilla y el bloque.
Trabajar con el hotend caliente implica riesgo de quemaduras y de dañar el cableado. Si no se conoce el montaje, es preferible consultar la documentación de la impresora antes de intervenir.
Errores frecuentes al elegir una boquilla
- Buscar máximo detalle con una boquilla mínima para cualquier pieza: aumenta el tiempo y el riesgo de atasco aunque la geometría no lo aproveche.
- Usar latón con filamentos abrasivos: la impresión puede parecer correcta al principio, pero el diámetro se degrada progresivamente.
- Instalar 0,8 mm y mantener el perfil de 0,4 mm: el resultado no aprovecha el nuevo diámetro y puede generar caudales incoherentes.
- Confundir velocidad de movimiento con productividad: lo importante es cuánto material puede depositarse de forma estable.
- Comprar una rosca compatible sin comprobar longitud y geometría: dos boquillas pueden compartir rosca y no sellar correctamente en el mismo hotend.
Elección rápida según el objetivo
Para empezar o imprimir materiales comunes, una boquilla de latón de 0,4 mm es la referencia. Para piezas funcionales y trabajos más rápidos, 0,6 mm suele ser la mejora más equilibrada. Para miniaturas y detalles muy pequeños, 0,2 o 0,3 mm puede aportar precisión, siempre que se acepte una impresión más lenta. Para filamentos cargados, la prioridad es la resistencia al desgaste y un diámetro que permita pasar las partículas sin obstrucciones.
La mejor boquilla no es la más cara ni la más pequeña, sino la que mantiene un flujo estable con el material elegido y produce la geometría necesaria dentro del tiempo disponible.
